Descrizione

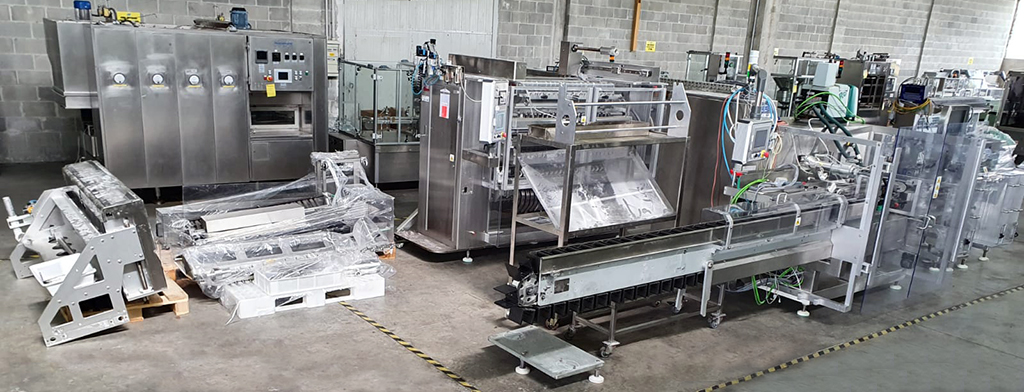

TIPOLOGIA: Linea integrata primaria + secondaria per confezionamento automatico in stick-pack per polveri e granulati, con dosaggio volumetrico a coclea, controllo peso in linea, gestione dati variabili e astucciatura automatica con inserimento foglietto illustrativo ed etichettatura.
ELEMENTI CHIAVE: Linea completa che parte dal film laminato e arriva all’astuccio etichettato e pesato, con controlli qualità in linea su tutte le fasi critiche: stampa dati variabili, verifica visiva, dosaggio, controllo peso busta, conteggio, astucciatura, inserimento foglietto, chiusura con colla a caldo, pesatura astuccio e applicazione bollino. La linea è gestita da PLC con logiche di scarto automatico per buste fuori specifica o astucci non conformi, garantendo affidabilità operativa e tracciabilità lotto.
Stato di revisione: nel 2020 è stata eseguita una revisione meccanica strutturata su cinematismi, trasmissioni, organi di movimento e parti soggette a usura, migliorando stabilità di marcia, continuità produttiva e riducendo il rischio di fermi macchina.
CARATTERISTICHE TECNICHE:

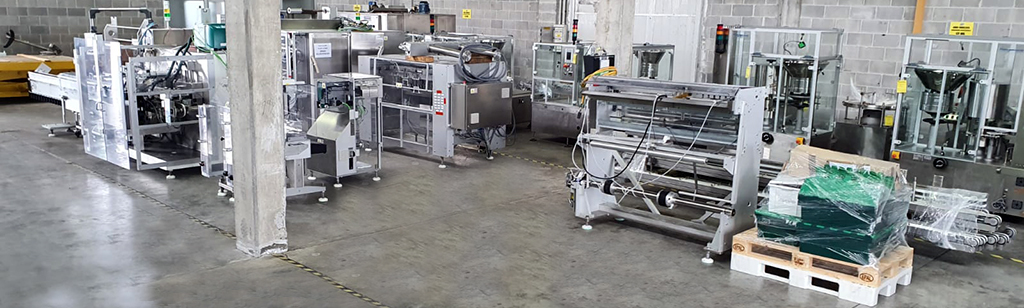

COMPOSIZIONE DELLA LINEA:

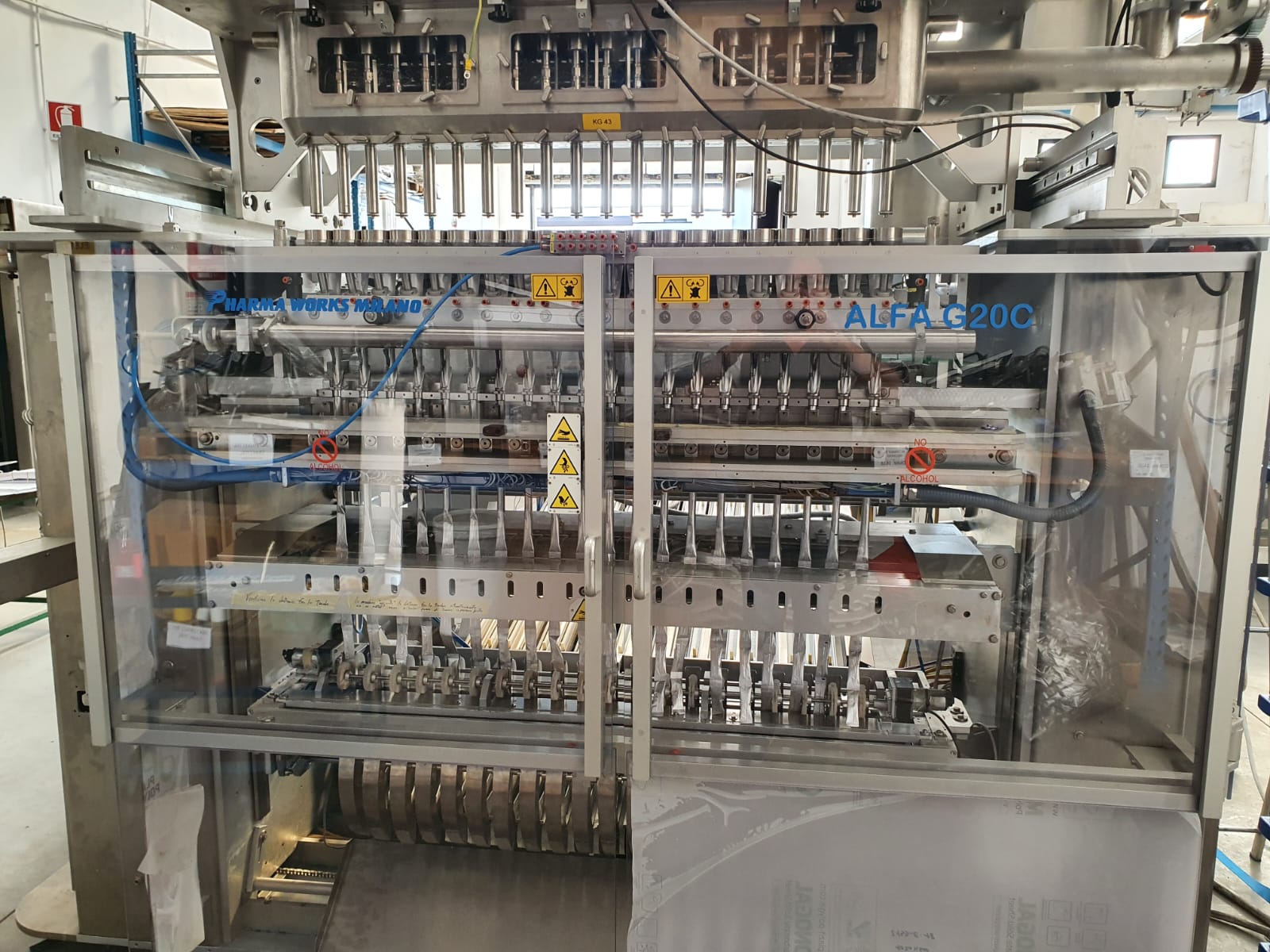

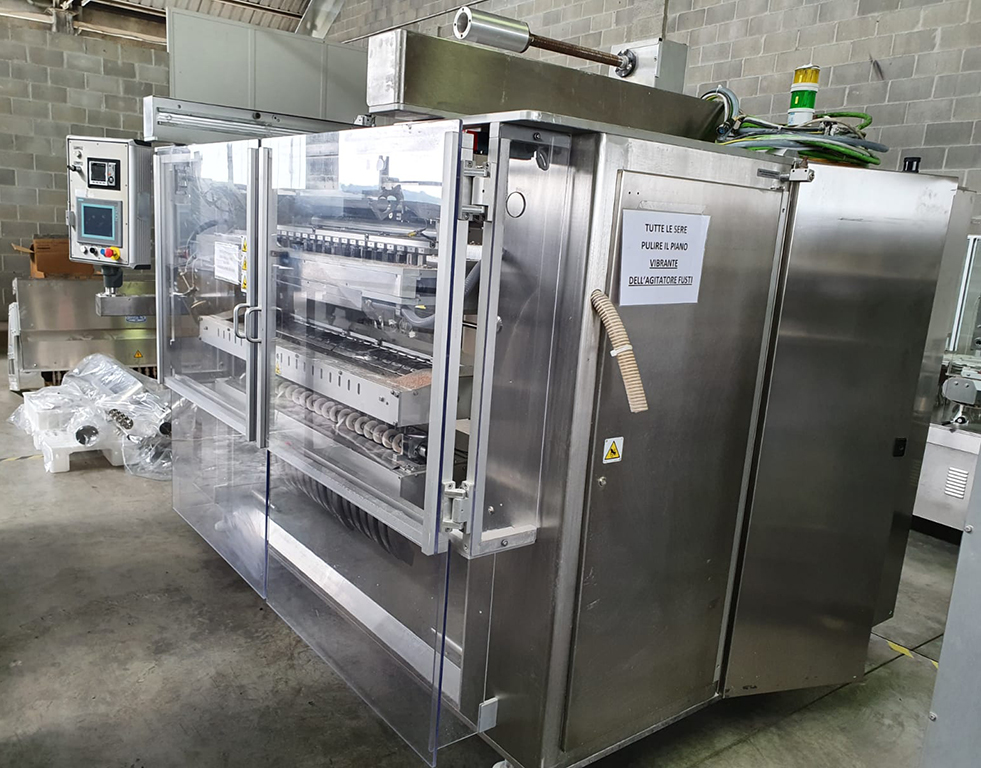

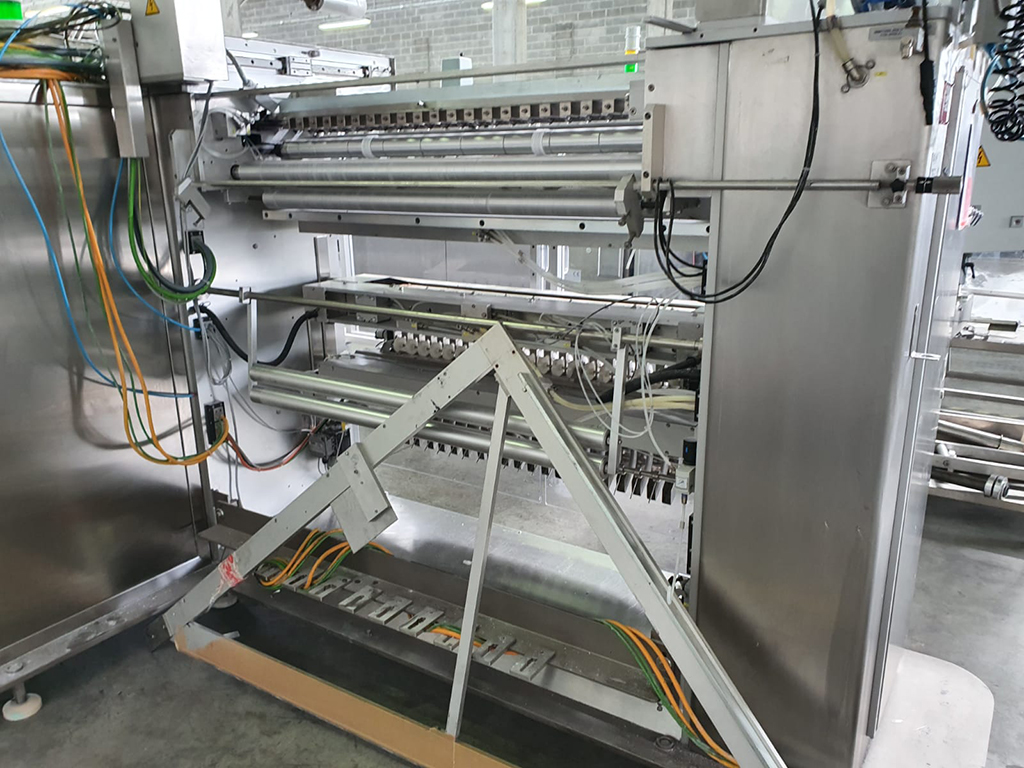

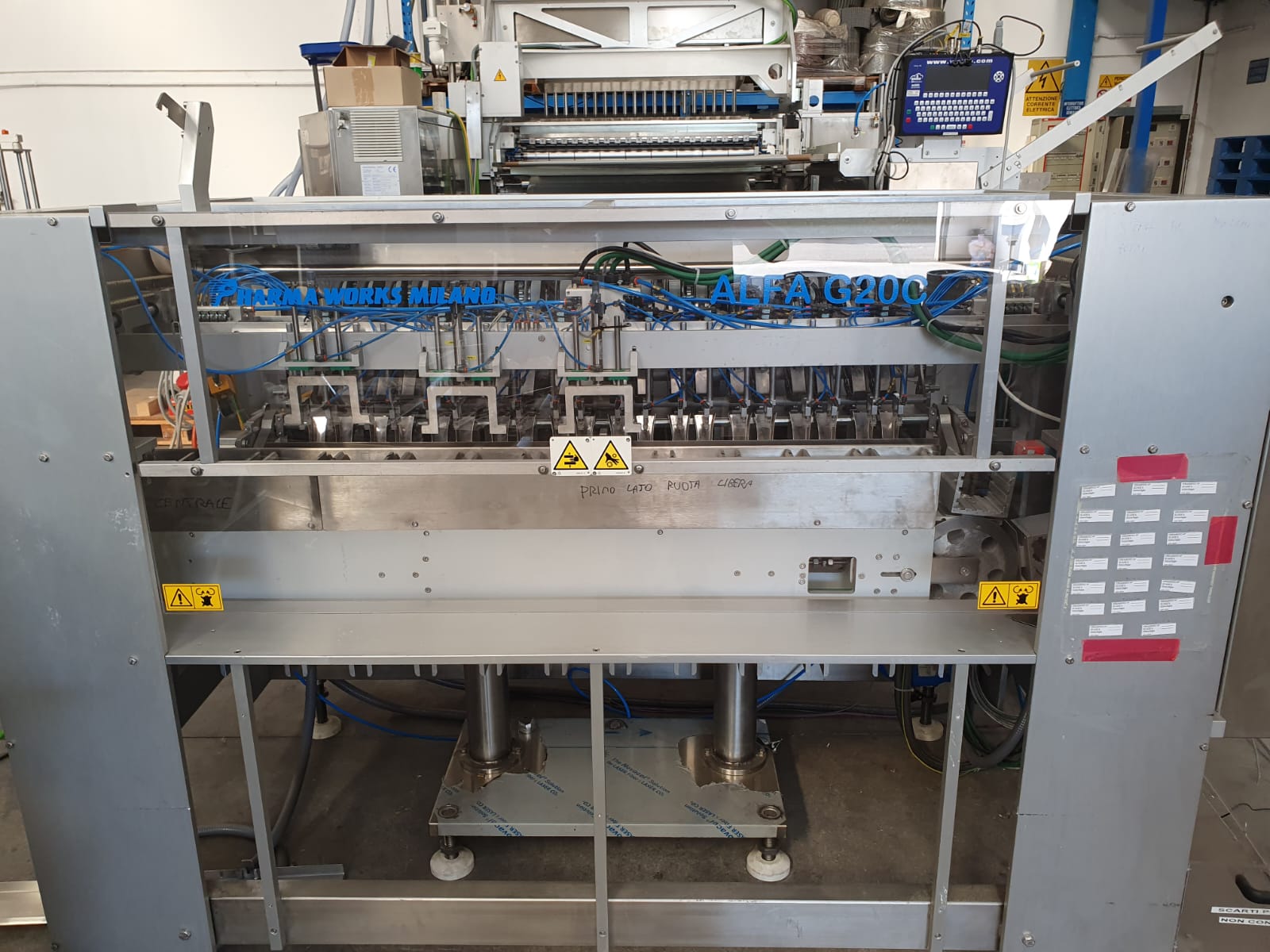

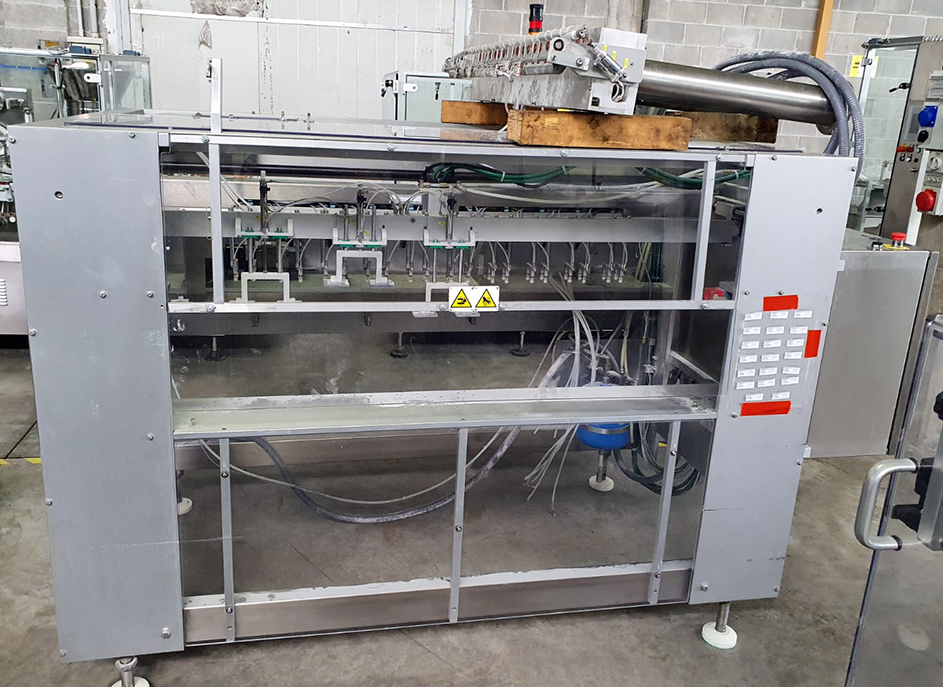

Imbustinatrice tubolare Alfa G20C
Pick & Place R80/V

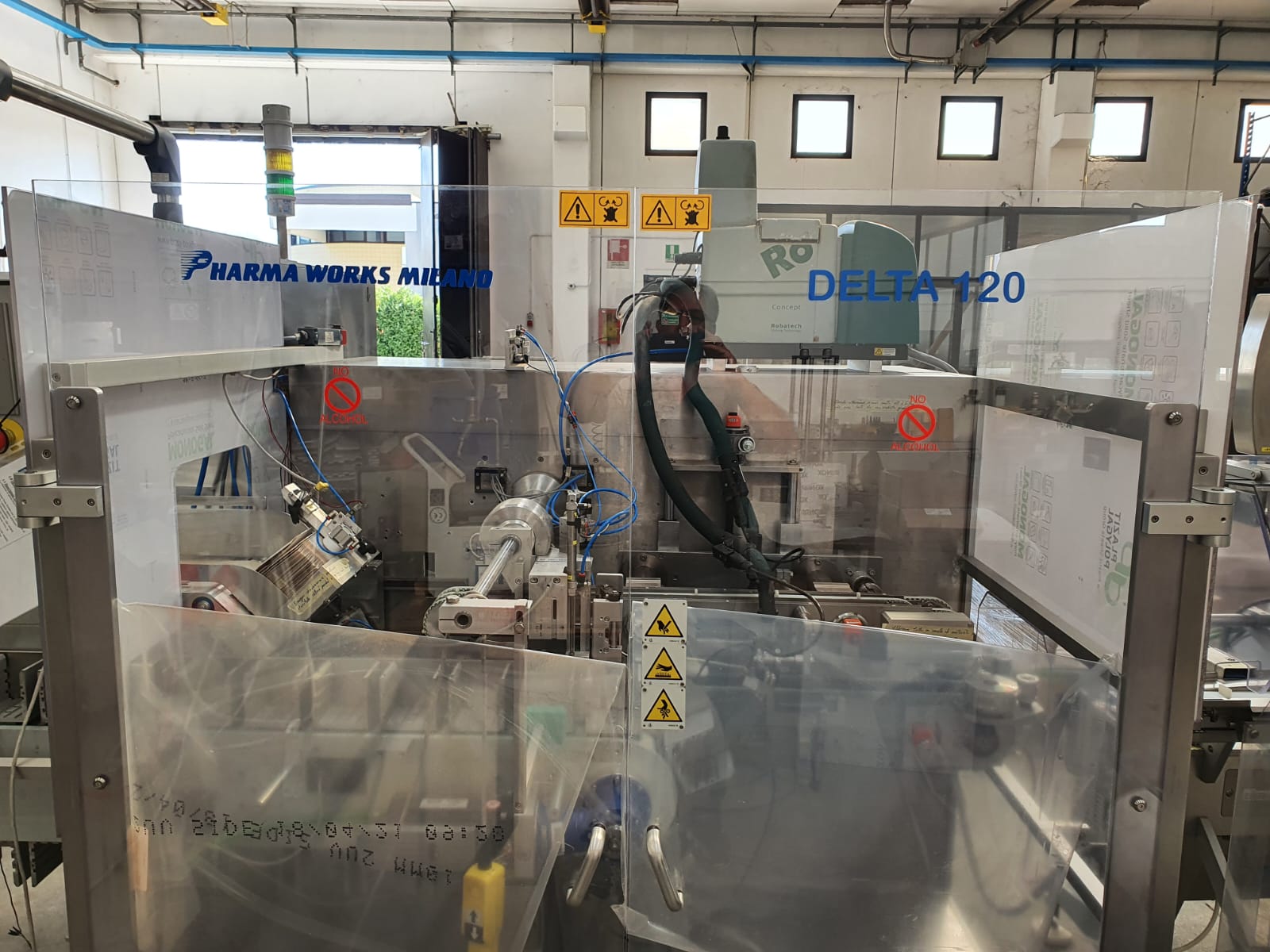

Astucciatrice orizzontale Delta 120
Piega prospetti Saturno

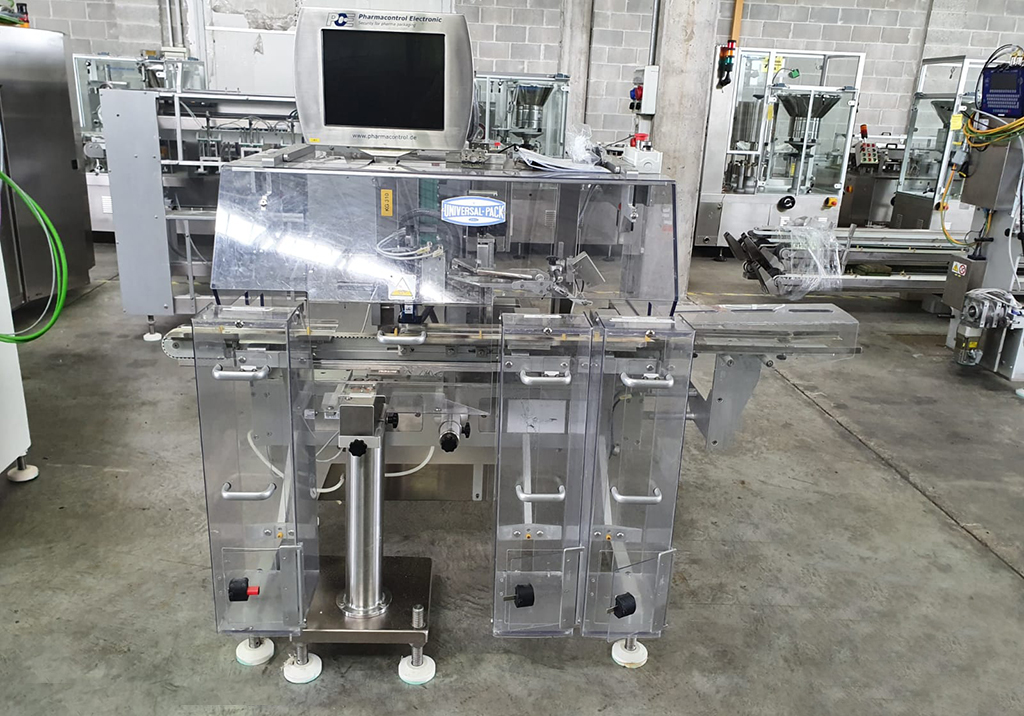

Controllo peso astuccio in linea.

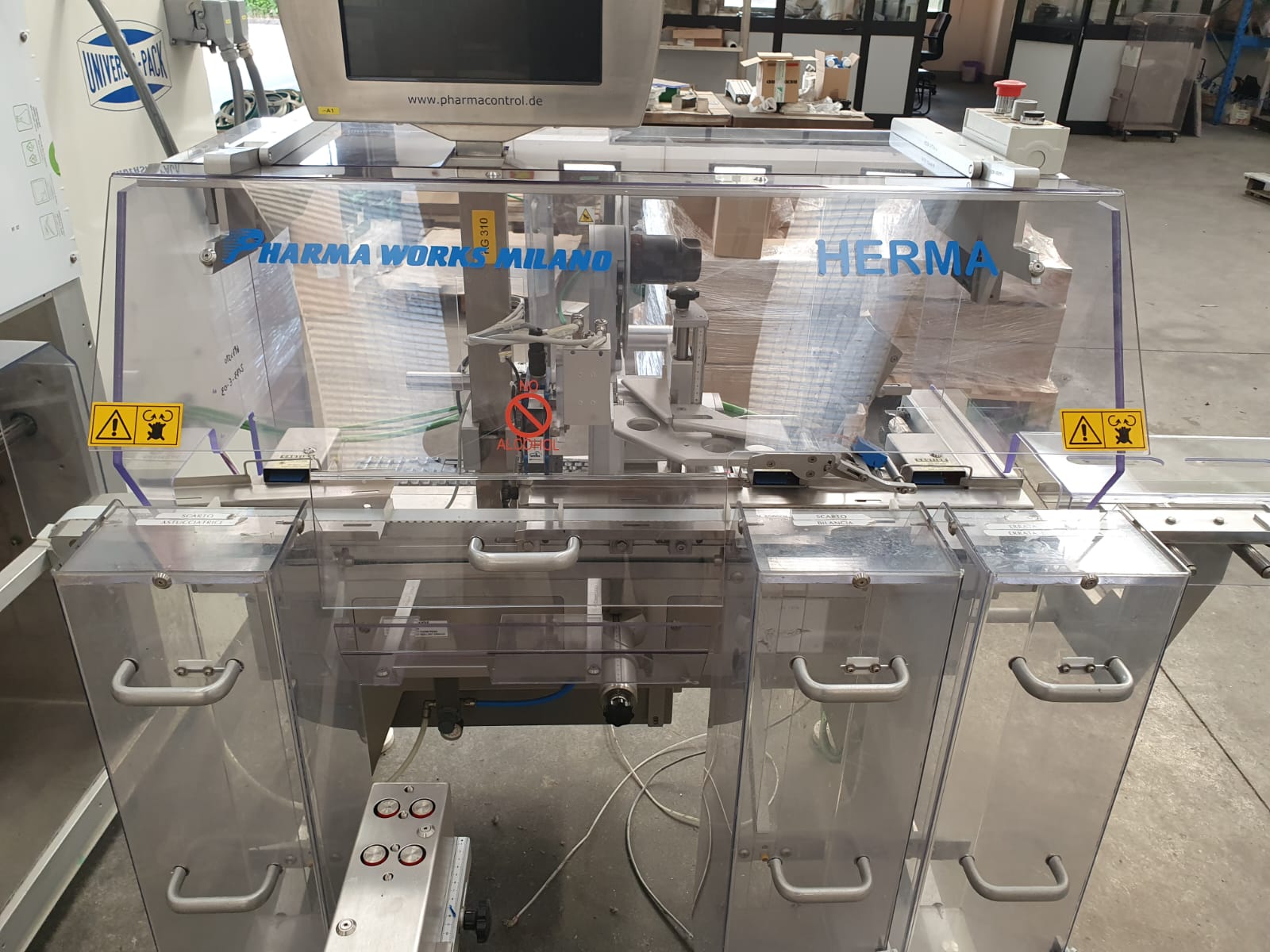

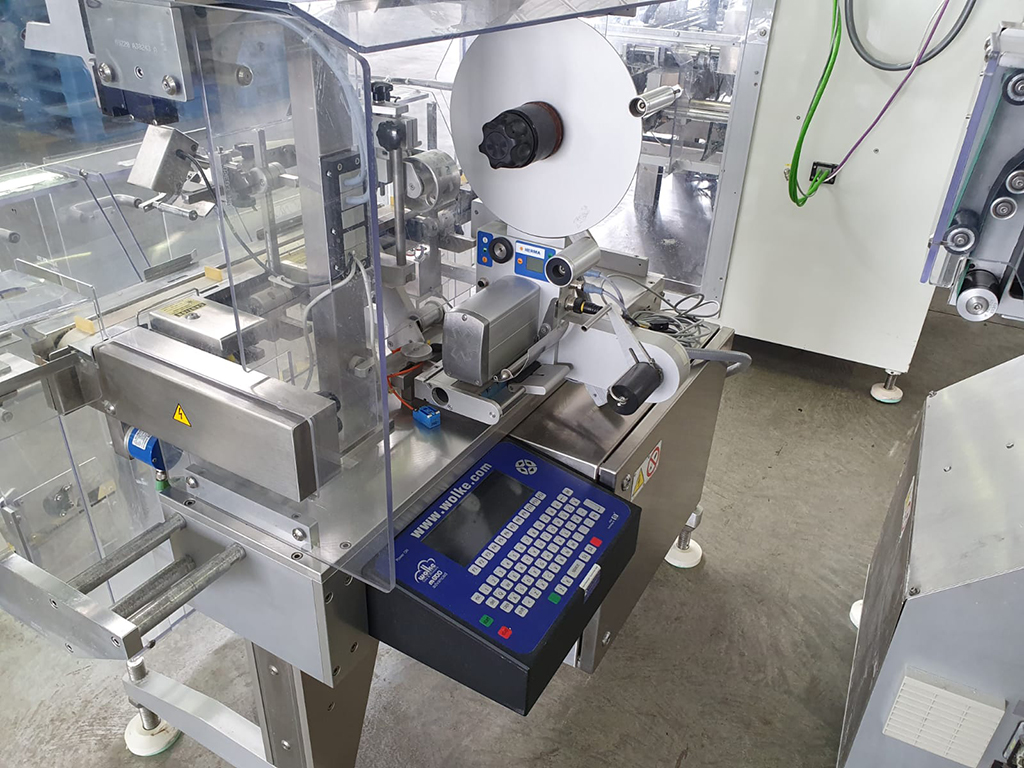

Etichettatrice Herma

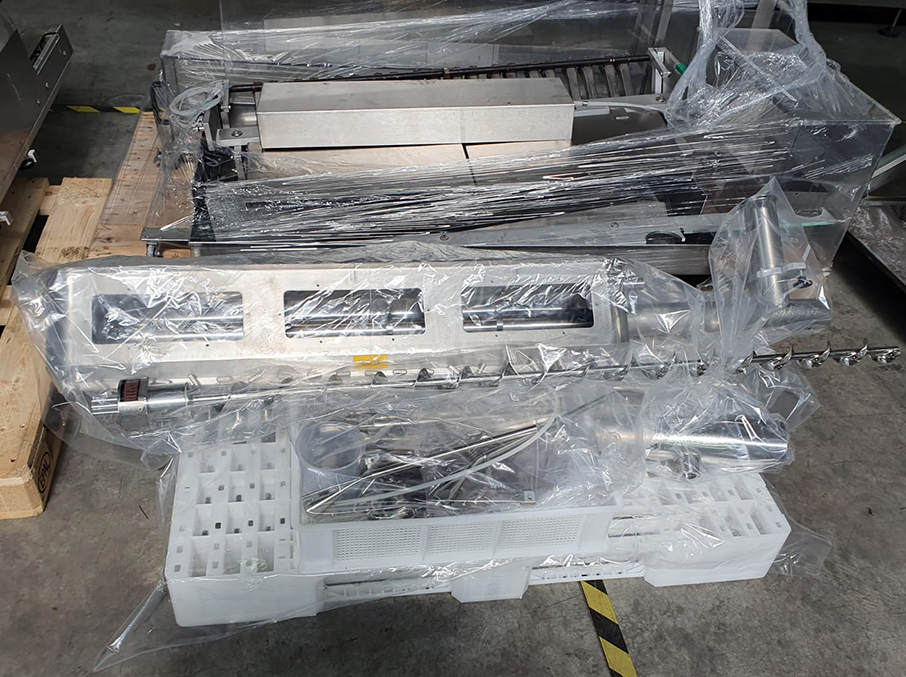

Dosatore a coclea per polveri/granulati.

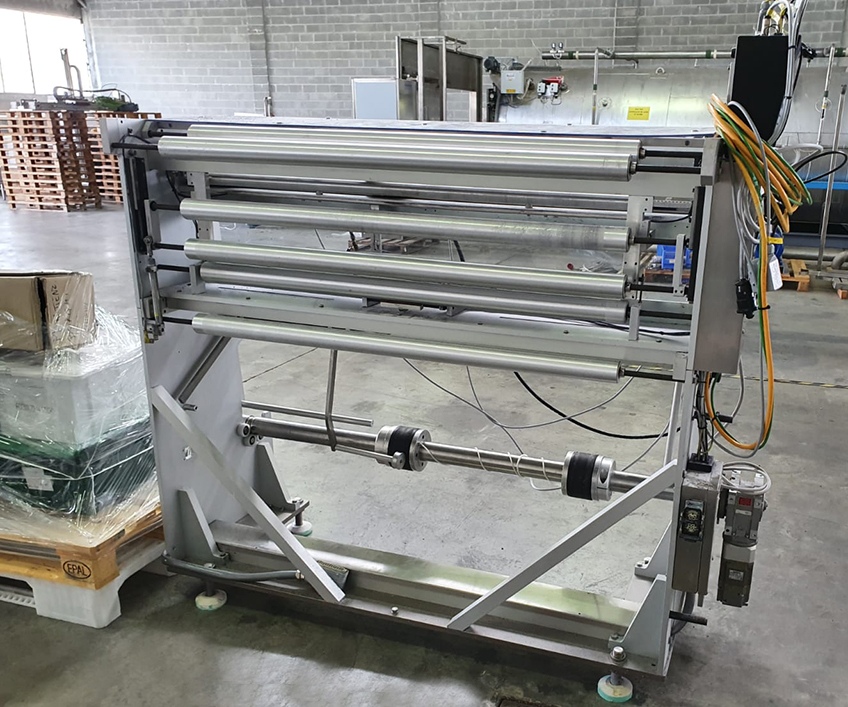

Film laminato termosaldabile: carta/Alu/PE oppure PET/Alu/PE.
Larghezza busta: 26 mm.
Lunghezza busta: 90–110 mm (range operativo 70–200 mm).
Alimentazione: 400 V – 50 Hz
Potenza installata: 32 kWA (49 A)
Aria compressa: 6–7 bar
Consumo aria: 100 + 50 l/min
Aspirazione polveri:
- 2 tubi → 240 m³/h a 1400 Pa
- 4 tubi → 340 m³/h a 1400 Pa
FORMATI E PRODOTTI LAVORATI
Stick-pack
Formato 26 × 120 mm — 5,9 g
Formato 26 × 90 mm — 2,95 g
Lunghezza busta regolabile in campo 70–200 mm
Astucci disponibili
Tipo A: 120 × 65 × 130 H — 30 stick + foglietto
Tipo B: 95 × 55 × 130 H — 20 stick + foglietto
Tipo C: 95 × 40 × 130 H — 14 stick + foglietto
Tipo D: 95 × 65 × 100 H — 30 stick + foglietto
Tipo E: 95 × 65 × 100 H — 30 stick + foglietto
SPECIFICHE DI PRODUZIONE: La linea è progettata per funzionare in continuo con una velocità regolabile fino a 60 cicli al minuto consentendo produzioni potenziali fino a circa 72.000 buste/ora, variabili in funzione del formato, delle caratteristiche della polvere e dei parametri di processo impostati. Il dosaggio avviene in modo volumetrico tramite coclea in un range tipico di 3–7 g per busta.
